适用范围
JKWB型低压配电监测无功补偿装置是我公司研制开发的新技术产品，其采用了一系列国内领先的技术和新型的电子元器件及新型的机电一体化的SLFK型智能复合开关元件，集电网监测与无功补偿于一体，不但可以补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等运行数据，可完成对整个低压配电线路的监测、分析处理、报表输出等综合管理，为低压配电线路的科学管理提供第一手可靠数据。主要技术特点是：1、控制物理量为无功功率；2、在国内首家采用智能低压电子复合开关作开关元件，彻底解决了电容投入时的浪涌电流问题，无触头烧损之虑，无需散热，更不会产生谐波注入，安全可靠性高；3、具有完善的过压、欠压、缺相、谐波等保护措施。
执行标准
装置中的所有电器元件均符合相应的国家标准或行业标准，并严格执行下列标准：
DL500-92 电压监测仪订货技术条件
DL/T17626.4-1998 电磁兼容试验和测量技术：电快速瞬变脉冲群抗扰度试验
DL/T630-1997 交流采样远动终端技术条件
DL/T645-1997 多功能电能表通信规约
GB12325-1990 电能质量 供电电压允许偏差
GB/T14549-93 电能质量 公用电网谐波
GB4208-1993 外壳防护等级（IP代码）
GB191-2000 包装储运图示标示
GB8566-88 软件开发规范
遵循规约
●《电力负荷管理系统数据传输规约-2004》（国家电网公司）
●广西电网公司电力需求侧管理系统数据传输规约（2005年）第一部分
●广西电网公司配电监测计量终端、低压无功补偿及配变监测计量装置、10KV架空配电线路用户分界智能开关通信规约（2007.10）
●广西电网公司多功能电能表通信规约扩展部分。
●广东电网公司配变计量监测终端通讯规约。（备选）
型号命名
例如：JKW设计序号-组数补偿容量
其中JK：表示低压无功补偿成套装置；
W：表示控制物理量为无功功率；
设计序号：T代表载波控制方式，B代表监测、补偿二合一方式；
组数：表示输出回路数：Ⅰ－表示一组；Ⅱ－表示二组；Ⅲ－表示三组。
补偿容量：表示补偿总容量为多少Kvar。
主要技术指标
电压测量精度 |
0.5度 |
电流测量精度 |
0.5度 |
功率因数测量精度 |
1.0级 |
功率、电能测量精度 |
1.0级 |
时钟误差 |
＜1秒/天 |
谐度误差 |
≤5% |
最大输出回路 |
16路 |
控制方式 |
手动自动 |
控制物理量 |
无功功率 |
投入、切出门限 |
0-84A，可设定 |
数据采样测量值 |
真有效值 |
||
谐波监测指标 |
可统计谐波电压畸变率、谐波电流畸变率、2-19次谐波电压幅值、2-19次谐波含有率 |
||
投切方式 |
自动循环投切，自动优化投切 |
||
补偿方式 |
三相补偿和分相补偿相结合的混合补偿方式（可分组设置各组的补偿方式及控制参数） |
||
功耗 |
≤15VA |
||
与数字采集器传输波特率 |
1200/2400/4800bps |
||
数据采集器与计算机通讯波特率 |
2400/4800/9600/19200/38400bps |
||
通讯（抄表）方式 |
有线/无线/USB/GPRS/CDMA |
||
数据存贮容量 |
数据存贮天数 |
100天 |
|
投切历史记录 |
2200次 |
||
电路原理图

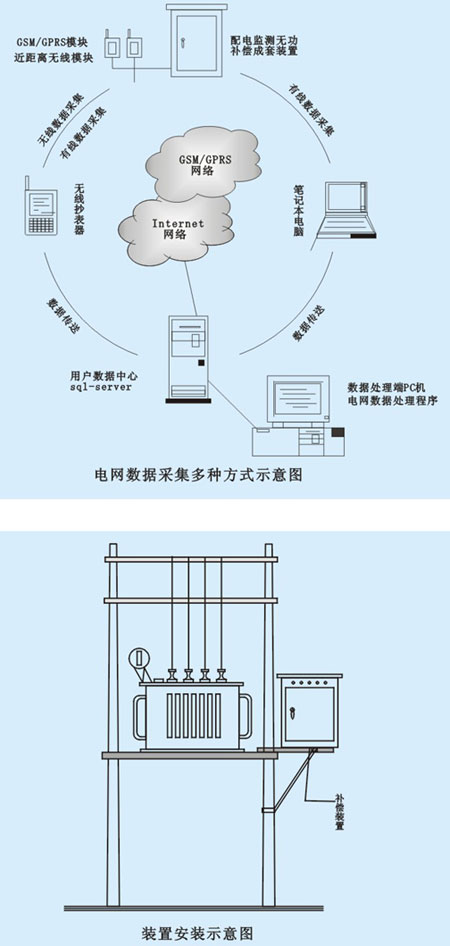

配电运行综合监测管理系统由配电监测无功补偿控制器、抄表机以及后台综合管理软件等几部分组成。
配电监测无功补偿控制器能实时监测配电变压器的运行状态，整点记录变压器三相电压、电流、功率因数、有功、无功等数据；能记录各种状态量的最大、最小值和出现的时间、停送电次数和时间，能保存多天的记录数据，通过专用抄表机每月抄取监测仪记录的数据。配合后台管理软件能综合分析供电质量、统计供电可靠性、电压合格率、负荷率等指标，也有助于线损的计算分析。管理软件人机界面友好，能显示各种数据列表、绘制曲线图、打印输出各种分析统计报表。
配电运行综合监测管理系统是电力部门提高管理水平、保障供电质量、提高配电网运行效益的有力工具。为供电部门调查设备运行状况，制定安全经济的运行，制定安全经济的运行方案以及设备增容等提供较为完整的第一手资料，是配电、用电管理自动化必要的设备。
JKWN型配电监测无功补偿控制器，集电压表、电流表、功率因数表、负荷指示仪、电压监测仪等于一体，是配电管理自动化的必要设备。能监测配电变压器的运行状态，为判断配电变压器是超负荷运行、还是欠负荷运行、三相负荷是否平衡提供真实的科学依据，为计算供电可靠性、供电质量、低压网损等提供了最基本的资料。为配电网的改造、设备的增容提供了可靠的数据。
为了定期抄录安装在现场的配电监测无功补偿控制器所记录的数据，可以采用专用抄表机通过通信电缆或无线方式将配电监测无功补偿控制器中存储的电网运行数据传送到抄表机上。视抄表机的内存容量的不同，抄表机可连续抄50台监测仪或者更多。抄表工作完成后，后台管理PC机中。清空抄表机内数据后，就可以继续用这台抄表机抄其它监测仪的数据、抄表机采用能显示多行汉字的液晶显示器，菜单选择直观明了、使用操作方便灵活。
配电变压器监测数据处理软件运行在采用Windows9x/NT/2000/XP操作系统的个人电脑上，人机界面友好，使用操作方便。监测仪（配电监测无功补偿控制器）的数据通过抄表机传送到后台管理PC机中，对数据进行相应的处理和统计分析，然后就可以进行各种查询显示和打印输出：每天24小时整点、半点、15分钟数据；停送电次数和时间；每天和全月各种量的最大、最小值及其出现的时间，统计计算负荷率；电压超上限、下限时间和电压合格率等。配电变压器监测数据处理系统软件既能直观地显示每台配电变压器的相关数据，还能汇总计算统计全部配变的重要指标，并能以曲线形式直观显示，打印的各种综合报表贴近电力生产的实际需要。
